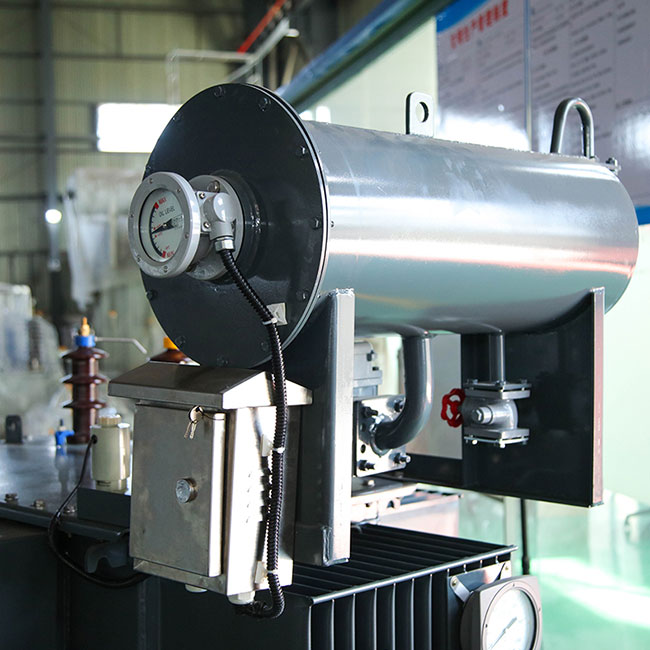

11 ኪ.ቪ. 1000KA ስርጭት ትራንስፎርመር
ዋና መለያ ጸባያት:
1. የሽርስተሪንግ ግንኙነት ቡድን በኃይል ፍርግርግ ላይ የሚደርሰውን ውጤት ለመቀነስ እና የኃይል አቅርቦትን ጥራት ለማሻሻል የሻናፊመንተሮች ግንኙነት ቡድን ዲን 11 ይጠቀማል.
2. ትራንስፎርመር ኮር በጥራት ቀዝቃዛ-በተቆራረጠ የሲሊኮን ሮዝ ሉሆች እና የአሁኑን የአሁኑን ቀንሷል. ዋናው የሂሳብ አቋሙን ማረጋገጥ እና ጫጫታውን መቀነስ ያረጋግጣል.
የአገልግሎት ህይወቱን የሚያራምድ ሙሉ የታሸገ አወቃቀር. በመጓጓዣ ወቅት መፈናቀሉን ለመከላከል በአካል ውስጥ የሚገኝ የቦታ አሠራሩ ተክሏል. ሁሉም ቅስቶች ቅ ers ች የረጅም ጊዜ ክወናዎች እንዲለቁ ለማረጋገጥ አጣዳፊ ዘራፊዎች የተጠበቁ ናቸው.
4. ከቅድመ መደበኛ ብቃት ይልቅ ዝቅተኛ ጫጫታ እሴት. ከዚህ በተከታታይ ትራንስፎርሜሽን ከተጓዙ በኋላ አግባብነት ያላቸው ክፍሎች ያለ ምንም ዋና ምርመራ ሊጫኑ ይችላሉ, እናም ተቀባይነት ካገኘ በኋላ ተቀባይነት ካገኙ በኋላ ሊገቡ ይችላሉ.
ቴክኒካዊ ውሂብ
ንጥል | መግለጫ | መርሃግብር 2 (ተወዳጅነት አቅርቦት) -1000 ኪ. |
1 | ብዛት | 1 |
2 | ትራንስፎርሜሽን ደረጃ KVA | 1000 |
3 | የስርዓት ድግግሞሽ HZ | 50 |
4 | የሽግግር ውጫዊ ቀለም | ጥቁር አድናቂ ቀለም ያለው ግራጫ ቀለም ቁጥር 632 በ BS 381C መሠረት |
5 | የቆዳ አከባቢ | ከፍተኛ |
6 | Dimensions | |
6.1 | አጠቃላይ ቁመት mm | 1800 |
6.2 | አጠቃላይ ርዝመት mm | 2090 |
6.3 | አጠቃላይ ስፋት MM | 1430 |
7 | ጠቅላላ የጅምላ ኪ.ግ. | 2261 |
8 | ታንክ ዓይነት | መተንፈስ |
9 | ታንክ ማተም; | የተጎተተ |
10 | ከመሠረቱ በታች; | 660 × 820 |
11 | ለተጨባጭ የፕላስቲክ PASES Skys እና የጃድሽ ፓውሎች | 40 |
12 | የጃምስ ፓድስ ዝርዝሮች | ስዕልን ይመልከቱ |
13 | ሻባዎች ማንሳት | |
13.1 | ለሽፋን | አዎ |
13.2 | ለታንክ | አዎ |
14 | ማቋረጦች | ኬብል ሳጥን |
15 | የጫካ ቦታዎች | 11 ኪ.ቪ: - ከላይ, Lv: የኬብል ሳጥን |
16 | መካከለኛ-ቃል ጫካዎች | |
16.1 | ቁሳዊ / ቀለም | ብናማ ገንፎ |
16.2 | የመርጃ ክፍል MM | 25 ሚሜ / ኪ.ቪ. |
16.3 | ወደ መሬት ማጽጃ ኤምኤም | ≥125 |
16.4 | ደረጃ እስከ ደረጃ ማጽጃ ሚሜ | ≥125 |
17 | ዝቅተኛ-ጾም ቁጥቋጦዎች | |
17.1 | ቁሳዊ / ቀለም | ቡናማ ገንፎ |
17.2 | የመርጃ ክፍል MM | 25 ሚሜ / ኪ.ቪ. |
18 | የማቀዝቀዝ ዘዴ | ማዕከል |
19 | ኮር ዓይነት | የተሸጡ መቆለፊያዎች |
20 | ኮር ማጠቢያ | ቻናል |
21 | Hv Winding | Cu |
22 | Lv Winding | Cu |
23 | የመጀመሪያ ደረጃ voltage | 415 |
24 | ሁለተኛ ደረጃ voltageage v | 11000 |
25 | የእድገት ቁጥር; | 3 ደረጃ |
26 | የገለልተኛ ተርሚናል ደረጃ | እንደ ደረጃ ተርሚናል |
27 | መታያ | NLTC, ± 2x2.5% መታ ማድረግ |
28 | የ ctor ክተር ምልክት | DED111 |
29 | ኪሳራዎች ወደ 75 ድግሪ ሴ | |
29.1 | የሉም - የመድኃኒት ኪሳራዎች | 1799 |
29.2 | ሙሉ ጭነት CU ቶች WU W | 11250 |
29.3 | ሙሉ ጭነት ጠቅላላ ጫጩቶች w | 13049 |
29.4 | 25% ጭነት | 4815 |
29.5 | 50% ጭነት w | 7830 |
29.6 | 75% ጭነት w | 10855 |
29.7 | 125% በመጫን ላይ | 16892 |
29.8 | የአንድነት% የኃይል ማብራሪያ የተሰራው የሽግግር ውጤታማነት, ደረጃ የተሰጠው vol ልቴጅ እና ሙሉ ጭነት (75 ድግሪ ሴንቲ ግሬድ ሴ) | 0.988 |
30 | ጾታ ጾታ | |
30.1 | ከፍተኛው መታ ያድርጉ% | ≤5.3 |
30.2 | ስፕሊት at% | ≤5 |
30.3 | አነስተኛ መታ ያድርጉ% | ≤4.75 |
31 | የመቃብር ደረጃ | |
31.1 | መካከለኛ-voltage ልቴጅ KV | 35/85 |
31.2 | ዝቅተኛ-voltage ልቴጅ KV | 5 |
